Емкость подземная дренажная ЕП-40, ЕПП-40
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kursk.snmash.ru/production/rezervuarnoe-oborudovanie/emkosti-podzemnye-ep-epp/ep-epp-40.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Горизонтальные подземные дренажные емкости ЕП-40 и ЕПП-40 от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

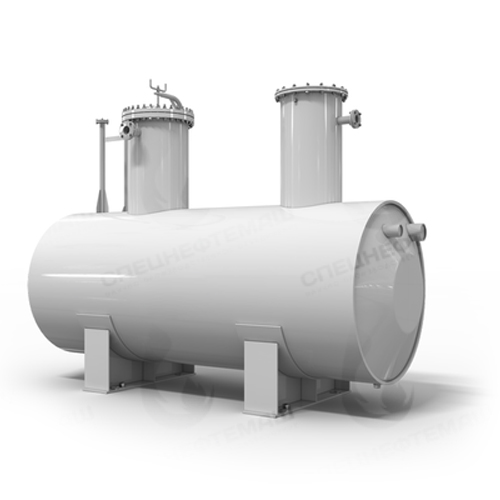

Емкость подземная дренажная ЕП-40, ЕПП-40
Горизонтальные подземные дренажные емкости ЕП-40 и ЕПП-40 от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Горизонтальные подземные дренажные емкости ЕП-40 и ЕПП-40 Фото Емкость дренажная ЕП-40, ЕПП-40 - купить по выгодным ценам
Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкость подземная дренажная ЕП-40, ЕПП-40

Емкость подземная дренажная ЕП-40, ЕПП-40
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
40 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200



Дренажные емкости ЕП и ЕПП вместимостью 40 куб. м используются для хранения, сбора, распределения различных сред плотностью до 1000 кг/кубометр. Конструктивно данный аппарат представляет собой герметичный сосуд цилиндрической формы, оснащенный несколькими горловинами для удобства доступа и обслуживания.

Аппарат выполняется в различных конструктивных вариантах, оснащается специальным оборудованием, может иметь различную форму дна (плоское, коническое днище). Его материальное, конструктивное, техническое исполнение задают условия эксплуатации, которые могут отличаться. Потому выбор и заказ сосуда должен быть очень индивидуальным с учетом конкретных требований:

  • к устойчивости материалов сосуда к действию агрессивных и неагрессивных сред;
  • термической устойчивости металла;
  • прочности аппарата;
  • его размеров;
  • конструктивного исполнения.


Технико-эксплуатационные характеристики

Завод по производству дренажных емкостей и другого резервуарного оборудования «СпецНефтеМаш» занимается изготовлением ЕП-40 (ЕПП-40) любых типов и классов. Мы оказываем профессиональную помощь по разработке технического задания на производство изделий и поможем вам заказать именно тот вид емкости, который идеально впишется в конкретные условия использования.

Технико-эксплуатационные качества аппаратов ЕП-40 без подогрева и ЕПП-40 с подогревателем.

  • Требования к эксплуатируемой среде:
    • плотность – до 1000 кг/куб. м;
    • класс опасности – не выше II.
  • Требования к системе подключения:
    • температурный режим – в диапазоне от 80 градусов тепла до 45 градусов ниже нуля.
    • давление – до 0,001 МПа (разряжение в газовой среде) и 0,07 МПа (рабочее избыточное).
  • Паспортные характеристики:
    • жизненный цикл – от 20 лет;
    • объем – 40 куб. м;
    • коррозионная защита – не более 0,1 мм/год проникновения коррозии;
    • сейсмическая устойчивость – способность выдерживать колебания до 9 баллов по шкале Рихтера.

Материальное и конструктивное исполнение дренажной емкости ЕП-40 (ЕПП) может отличаться. В производстве применяются проверенные марки стали (16ГС, 09Г2С и другие). Мы изготавливаем резервуары с любой формой днища, различными системами подогрева (для подземной емкости ЕПП-40) в строгом соответствии с ГОСТ. Все сосуды нашего производства:

  • относятся к классу 5а (классификация по госстандарту);
  • выполняются по внутреннему ТУ 3615-001-24009276-2015.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Типы емкостей

В зависимости от наличия системы подогрева дренажные емкости подземного размещения делятся на два типа:

  • сосуд ЕП-40 без подогревателя (представлен на рисунке 1);
  • подземный аппарат ЕПП с подогревателем (см. рисунок 2).

Подземный сосуд с подогревом можно купить в одном из двух вариантов:

  • ЕПП-40 с нагревающим кабелем (он монтируется снаружи корпуса и обеспечивает равномерный нагрев);
  • Емкость подземная ЕПП-40 с подогревателем в форме змеевика (внутри цилиндрического сосуда размещается система, в которой циркулирует пароводяная смесь).

Емкость подземная дренажная ЕП-40. Чертеж Емкость подземная дренажная ЕП-40. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-40

Емкость подземная дренажная ЕПП-40. Чертеж Емкость подземная дренажная ЕПП-40. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-40

Габаритные размеры ЕП-40

Размеры, мм Масса пустого аппарата, кг
D L L1 L2 L3 L4 L5 l1 l2 H H1 h S
2400 9030 8400 1300 5600 1000 2570 2470 200 3660
4360*
900
1600*
800 8 5880
6150*

* Для ЕП 40-2400-1600-1(2)(3)-Т-К

Габаритные размеры ЕПП-40

Размеры, мм Пов-ть теплообмен, F, кв.м Масса пустого аппарата, кг
L L1 L2 L3 L4 L5 l1 l2 H H1 h S
9030 8400 1300 5600 1000 2570 2470 200 3660
4360*
900
1600*
800 8 6,0 6000
6270*

* Для ЕПП 40-2400-1600-1(2)(3)-Т-К

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

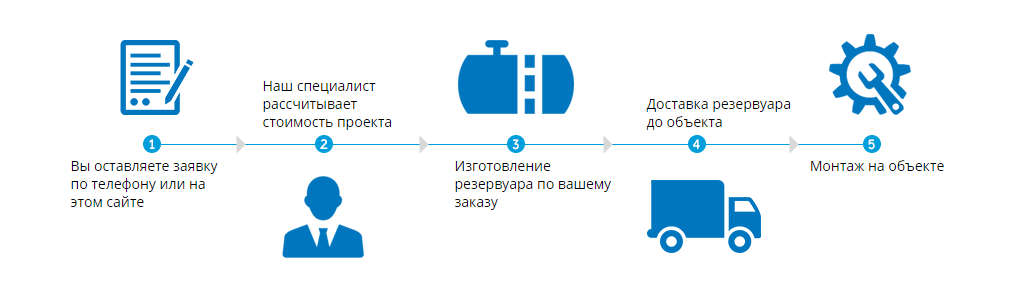

Как мы работаем

Как мы работаем

Пример условного обозначения при заказе

Подземные дренажные емкости горизонтальные ЕП-40 (ЕПП) применяют в различных условиях. Последние задают определенные сложности выбора сосуда для площадки. Упростить эту процедуру поможет понимание условных обозначений типов аппаратов.

Формула выглядит так: ЕПП–40–2400–1–1–Т–К.

В расшифровке ее экспликаты означают:

  • ЕПП – дренажная емкость с подогревателем подземного размещения (сосуд без подогрева обозначается как ЕП);
  • 40 – объем корпуса (может варьировать в пределах 3–200 кубометров);
  • 2400 – диаметр цилиндрического сосуда (внутренний);
  • 1 – конструктивное исполнение аппарата, определяет длину погружной части насосного оборудования, которая меняется в зависимости от типа применяемой техники. Исполнение 1 (в примере) предполагает длину 3 или 3,2 м (соответственно для насосов НВ-Е 50/50 и 12НА-9*4). Если вместо единицы будет 2, то длина погружной части вырастет до 3,7 или 3,9 м (соответственно для погружного и полупогружного насоса).
  • 1– материальное исполнение, обозначает марку стали, из которой изготовлена дренажная емкость с подогревателем и без. В примере это Ст3пс4 – сталь, применяемая для изготовления сосудов, которые устанавливаются в зонах с минимальными температурами холодного сезона до 20 градусов мороза. Материальное исполнение может быть в трех вариантах. Кроме приведенного в примере, существует еще два исполнения:
    • марка стали 16ГС (в формуле обозначается двойкой) для аппаратов в зонах с холодной 5-дневкой с температурой до 40 градусов ниже нуля;
    • сталь 09Г2С используется для изготовления емкостей типа ЕП-40 и ЕПП-40, которые будут эксплуатироваться в холодных регионах (температура зимнего сезона до 60 градусов мороза), это матисполнение № 3.
  • Буква «Т» в обозначении указывает на проведение термообработки корпуса дренажной горизонтальной емкости ЕПП-40.
  • Буква «К» – на установку дополнительного подогрева (подогревателем оснащен насосный штуцер).

Информация для Заказчиков

Чтобы заказать производство резервуаров вместимостью 40 кубометров, получить консультацию или уточнить стоимость серии резервуаров, свяжитесь с нами любым удобным способом:

  • по номеру 8–800–3021–565;
  • через форму обратной связи на сайте;
  • через электронную почту marketing@snmash.ru.

На всю продукцию нашего производства предлагаются оптимальные цены. Резервуары доставляются по России и в страны СНГ. Соответствуют отечественным/международным стандартам. Для заказа от вас нужно только указание требований к конструктивному исполнению, температурным режимам, типу изоляции и антикоррозионной обработки.

При необходимости наши специалисты помогут определиться с нужными параметрами резервуара. Мы занимаемся изготовлением стандартных аппаратов и дренажных подземных емкостей ЕП-40 (ЕПП) нетипичных размеров.
